產品中心
Product center
|
帶電顯示器選型表 |
|
序號 |
產品型號 |
發光元件 |
閉鎖工作電源 |
安裝尺寸 |
背視接線圖 |
適配電 |
備注 |
|
X-54 |
DXN8D-7.2～40.5/T30-X |
超高亮 |
／ |

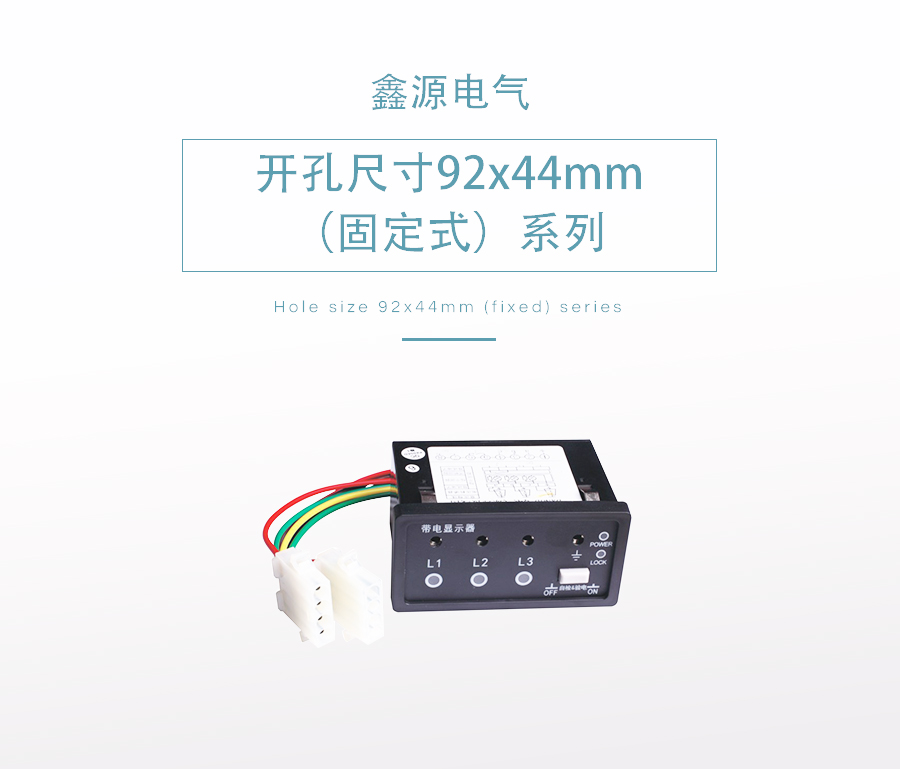

92×44 （圖1） |
圖2 |
見表一 |
不帶指示燈 |
|
X-55 |
DXN8D-7.2～40.5/T30K-X |
|
／ |
|
|
|
|
|
X-56 |
DXN8D-7.2～40.5/Q30A-X |
|
AC/DC220V DC110V |
|
圖3 |
|
不帶指示燈 |
|
X-57 |
DXN8D-7.2～40.5/Q30KA-X |
|
|
|
|
|
|
|
X-58 |
DXN8D-7.2～40.5/Q30D-X |
|
DC24V、48V |
|
|
|
不帶指示燈 |
|
X-59 |
DXN8D-7.2～40.5/Q30KD-X |
|
|
|
|
|
|
|
X-60 |
DXN8D-12/T30S-X |
|
／ |
|
圖2 |
20(±3)pF |
不帶指示燈 |
|
X-61 |
DXN8D-12/T30SK-X |
|
／ |
|
|
|
|
|
X-62 |
DXN8D-12/Q30SA-X |
|
AC/DC220V DC110V |
|
圖3 |
|
不帶指示燈 |
|
X-63 |
DXN8D-12/Q30SKA-X |
|
|
|
|
|
|
|
X-68 |
DXN8D-12/Q30SD-X |
|
DC24V、48V |
|
|
|
不帶指示燈 |
|
X-69 |
DXN8D-12/Q30SKD-X |
|
|
|
|
|
|
|
適配電容量表(表一) |
|
額定線電壓等級（kV） |
3.6 |
7.2 |
12 |
24 |
40.5 |
|
|
適配傳感器電容量（pF） |
180(±15) |
150(±15) |
115(±15) |
20(±3) |
80(±10) |
45(±5) |

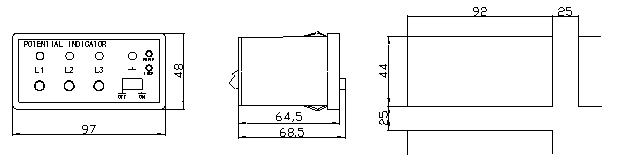

| 外形及安裝孔加工尺寸圖 |

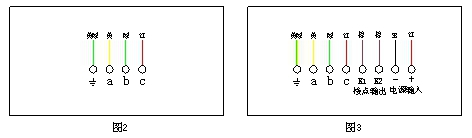

| 背視連接圖 |
