產品中心
Product center
|
帶電顯示器選型表 |
|
序號 |
產品型號 |
發光元件 |
閉鎖工作電源 |
安裝孔尺寸 |
背視接線圖 |
適配電 |
備注 |
|
X-39 |
DXN8D-7.2-40.5/T20 |
超高亮 |
/ |
92×44 圖1 |
圖2 |
見表一 |
|
|
X-40 |
DXN8D-12/T20S |
/ |
20(±3 )pF |
指示燈閃亮 |
|||
|
X-41 |
DXN8D-12/T20Z |
/ |
指示燈常亮 |
||||
|
X-42 |
DXN8D-7.2-40.5/Q20A |
AC/DC：220、DC110 |
圖3 |
見表一 |
|
||
|
X-43 |
DXN8D-12/Q20SA |
20(±3 )pF |
指示燈閃亮 |
||||
|
X-44 |
DXN8D-12/Q20ZA |
指示燈常亮 |
|||||
|
X-45 |
DXN8D-7.2-40.5/Q20B |
DC:48 |
見表一 |
|
|||
|
X-46 |
DXN8D-12/Q20SB |
20(±3 )pF |
指示燈閃亮 |
||||
|
X-47 |
DXN8D-12/Q20ZB |
指示燈常亮 |
|||||
|
X-48 |
DXN8D-7.2-40.5/Q20C |
DC:24 |
見表一 |
|
|||
|
X-49 |
DXN8D-12/Q20SC |
20(±3 )pF |
指示燈閃亮 |
||||
|
X-50 |
DXN8D-12/Q20ZC |
指示燈常亮 |
|||||
|
X-51 |
DXN8D-7.2-40.5/Q20D |
DC:48 、24 |
見表一 |
|
|||
|
X-52 |
DXN8D-12/Q20SD |
20(±3 )pF |
指示燈閃亮 |
||||
|
X-53 |
DXN8D-12/Q20ZD |
指示燈常亮 |
|
適配電容量表(表一) |
|
額定線電壓等級（kV） |
3.6 |
7.2 |
12 |
24 |
40.5 |
|
|
適配傳感器電容量（pF） |
180(±15) |
150(±15) |
115(±15) |
20(±3) |
80(±10) |
45(±5) |

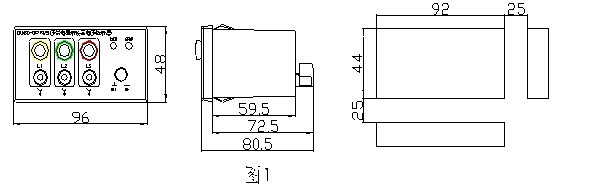

| 外形及安裝孔加工尺寸圖 |

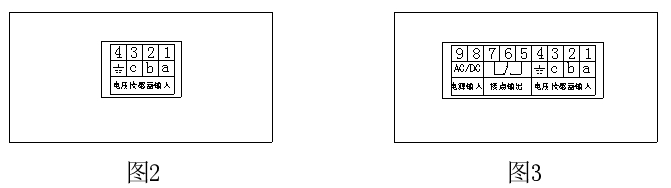

| 背視連接圖 |
