產品中心

Product center

/
/
/
開孔尺寸92x44mm(整體插拔、帶自檢)系列
瀏覽量:
1000

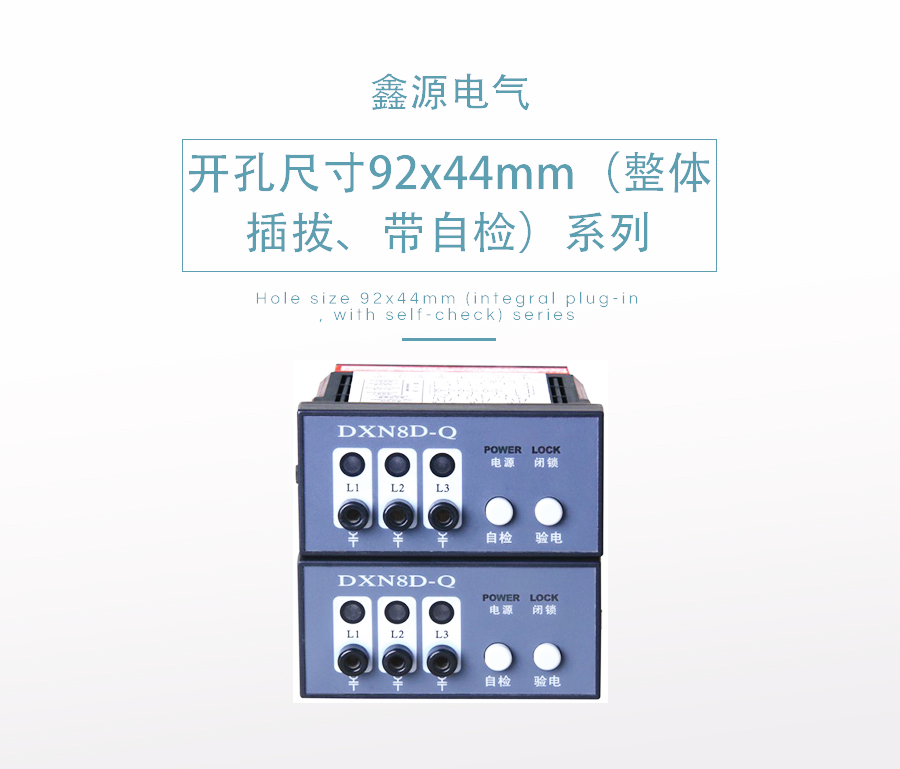

開孔尺寸92x44mm(整體插拔、帶自檢)系列

產品編號
產品描述
參數

xinyuan



帶電顯示器選型表



序號

產品型號

發光元件

閉鎖工作電源
(V)

安裝孔尺寸
(mm×mm)

背視接線圖

適配電
容量

備注

X-23

DXN8D-7.2-40.5/T14

超高 亮
度發光
二極管

AC/DC:220、DC110

92×44
圖1

圖2

見表一



X-24

DXN8D-7.2-40.5/Q14







圖3





X-25

DXN8D-7.2-40.5/T15



DC:24   48



圖2





X-26

DXN8D-7.2-40.5/Q15







圖3





X-27

DXN8D-7.2-40.5/Q14-2F



AC/DC:220、DC110



圖4



帶2組輔助接點

X-28

DXN8D-7.2-40.5/Q15-2F



DC:24   48



圖4



帶2組輔助接點

X-29

DXN8D-7.2-40.5/Q14-2C



AC/DC:220、DC110



圖5



串聯一拖二

X-30

DXN8D-7.2-40.5/Q15-2C



DC:24   48



圖5



串聯一拖二

X-31

DXN8D-12/T14S



AC/DC:220、DC110



圖2

20(±3 )pF



X-32

DXN8D-12/Q14S







圖3





X-33

DXN8D-12/T15S



DC:24   48



圖2





X-34

DXN8D-12/Q15S







圖3





X-35

DXN8D-12/Q14S-2F



AC/DC:220、DC110



圖4



帶2組輔助接點

X-36

DXN8D-12/Q15S-2F



DC:24   48



圖4



帶2組輔助接點

X-37

DXN8D-12/Q14S-2C



AC/DC:220、DC110



圖5



串聯一拖二

X-38

DXN8D-12/Q15S-2C



DC:24   48



圖5



串聯一拖二



適配電容量表(表一)



額定線電壓等級(kV)

3.6

7.2

12

24

40.5

適配傳感器電容量(pF)

180(±15)

150(±15)

115(±15)

20(±3)

80(±10)

45(±5)



外形及安裝孔加工尺寸圖



xinyuan

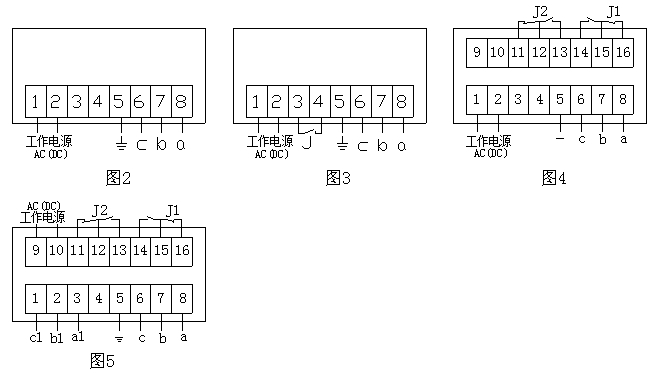

背視連接圖



xinyuan
